USB

PARTES DE LA INTERFAZ

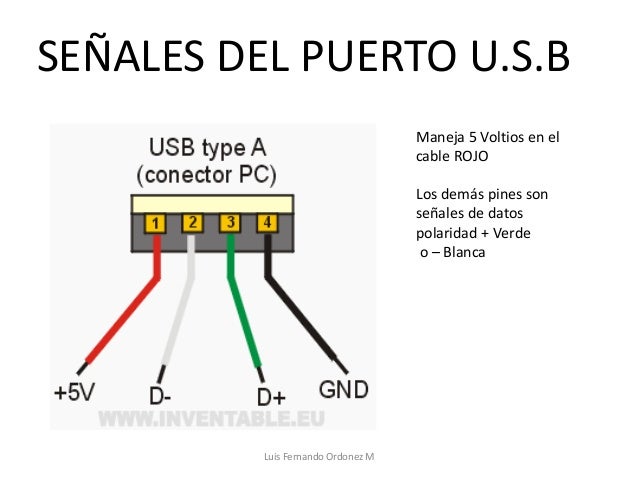

SEÑALES DEL PUERTO USB

VERSIONES Y VELOCIDADES  DE TRANSMISIÓN EN LA INTERFAZ USB

Tarjeta madre

Tarjeta madre


Es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la computadora.

Arquitectura puente norte y sur
Puente norte es el circuito integrado más importante del conjunto de chips que constituye el corazón de la placa base.

Su función principal es la de controlar el funcionamiento del bus del procesador, la memoria y el puerto AGP.Los puentes norte tienen un bus de datos de 64 bit en la arquitectura X86y funcionan en frecuencias que van desde los 66 MHz de las primeras placas que lo integraban en 1998 hasta 5 GHz de los modelos actuales de SiS para procesadores AMD64.

Puente sur es un circuito integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la tarjeta madre. El puente sus no está conectado a la CPU y se comunica con ella indirectamente a través del  Puente Norte.

La funcionalidad encontrada en los southbridges actuales incluye soporte para:

• Bus PCI
• Bus ISA
• Bus SPI
• SYSTEM Management bus ( SMBus )
• Controlador DMA
• Controlador de Interrupciones
• Controlador IDE SATA o PATA)
• Puente LPC
• Reloj en Tiempo Real - Real Time Clock
• Administración de potencia eléctrica AMP y ACPI
• BIOS

 Partes principales de una tarjeta madre



Zócalo de conexión para el microprocesador

Ya sabemos que la funcion fundamental de la tarjeta madre es el manejo de las comunicaciones desde y hacia el microprocesador. Por lo tanto, para que se dé esta comunicación, debe existir un medio de interconexión entre ambos dispositivos; este medio físico es el zócalo o socket.

Es en este conector, es donde se aloja el microprocesador.

Chipset

El chipset, es circuito integrado que se encarga de manejar todas las señales lógicas que van al microprocesador o salen de este dispositivo

 Zócalos de conexión para la memoria RAM

La memoria RAM es el almacen temporal de datos del microprocesador; ahí toma y deposita la información numérica (instrucciones o datos de trabajo) que precisa para sus operaciones; los datos sólo se mantienen mientrasla computadora esté alimentada de energía eléctrica, y por ello se pierden cuando el equipo se apaga (tener presente que el dispositivo de base donde se mantiene grabada la información aunque se interrumpa la energia electrica, es el disco duro)

Ranuras de expansión

Ya hemos dicho que una de las razones principales del gran exito de las PC, es su enorme capacidad de crecimiento, que a su vez descansa en las tarjetas auxiliares que se conectan en ranuras de expansión (slots) especiales.

En la actualidad, existen cuatro tipos de ranuras de expansión comunes, aunque ha habido otros estándares que ya no se utilizan:

• Ranura AGP

Esta ranura, especialmente diseñada para conectar la tarjeta de video, posee la suficiente velocidad y ancho de banda como para manejar el enorme flujo de datos que requieren las modernas aplicaciones multimedia; por ejemplo, los juegos o las películas en DVD o los archivos VCD.

• Ranura PCI

Es la ranura de expansión que más se utiliza en la actualidad, porque proporciona una adecuada velocidad de transferencia de datos sin grandes costos

• Ranura ISA-16

Se trata de un verdadero "fósil viviente", porque apareció con la segunda generación de computadoraspersonales; y desde entonces, fue un estándar usual para casi todos los sistemas de tercera, cuarta e incluso quinta generación (aunque con ésta, aparece la ranura PCI).

• Ranura CNR

Estándar propuesto por Intel, para facilitar la conexión de un módem con una tarjeta de audio (CNR son las siglas de Communications Rising Card o "tarjeta para comunicaciones").

 Conectores para discos

Todavía en las PC de cuarta generación, se usaba una tarjeta periférica que tenía la función de controlar la comunicación desde y hacia las unidades de disco (disquete, disco duro, CD- ROMetc.). Pero a partir de las maquinas de quinta generación, esta interfaz se incluyó en la propia placa base; por tal motivo, ahora los discos se conectan directamente a la motherboard.

 Puertos I/O

Para comunicarse con elementos externos, la plataforma PC dispone de una amplia variedad de puertos de entrada y salida de datos. Se conocen genéricamente como "puertos I/ O".

Normalmente, en una placa principal típica encontramos lo siguiente: Puertos seriales

Permiten la comunicación con dispositivos de baja velocidad; por ejemplo, un módem externo, un ratón, etc.

 Fsb velocidad de la tarjeta madre

Es una unidad central del procesamiento esta diseñada para una tarjeta madre con una velocidad de bus frontal especificada como 13MHz. La velocidad del FSB es uno de los factores que determinan la velocidad del reloj de una pc.

Interfaces

INTERFACES

USB 2.0

El USB es utilizado para estandarizar la conexión de periféricos. Tasa de transferencia de hasta 480 Mbit/s (60 MB/s), pero con una tasa real práctica máxima de 280 Mbit/s (35 MB/s). El cable USB 2.0 dispone de cuatro líneas, un par para datos, y otro par de alimentación.

JACK 3.5

Es un conector generalmente de audio que transporta señal analógica, aunque en ocasiones también contiene vídeo, alimentación o datos. Se usa principalmente para llevar señal de audio del reproductor a unos auriculares o equipo de música. Se pueden encontrar con uno o dos anillos en la punta separados por aros de plástico aislante negro. Estan diseñados para cancelar las interferencias y los ruidos gracias a un clave adicional que son dos conductores y una toma de tierra.

FIREWIRE

Es una interfaz usada para facilitar la transferencia de datos entre computadoras y dispositivos externos. Es similar a la interfaz USB, ya que conecta equipos electrónicos, como cámaras digitales y discos duros externos, a computadoras.

Es una interfaz de video diseñada para obtener la máxima calidad de visualización posible en pantallas digitales, tales como los monitores con pantalla de cristal líquido (LCD) de pantalla plana y los proyectores digitales. El conector DVI normalmente posee pins para transmitir las señales digitales nativas de DVI. En los sistemas de doble enlace, se proporcionan pins adicionales para la segunda señal. También puede tener pins para transmitir las señales analógicas del estándar VGA. Esta característica se incluyó para dar un carácter universal a DVI: los conectores que la implementan admiten monitores de ambos tipos (analógico o digital).

MODEM

Es un tipo especial de módem diseñado para modular y demodular la señal de datos sobre una infraestructura de televisión por cable. Los cablemódems se utilizan principalmente para distribuir el acceso a Internet de banda ancha, aprovechando el ancho de banda que no se utiliza en la red de televisión por cable.

LAM

Es un puerto que  básicamente un dispositivo que permite, mediante un cable específico, la conexión y comunicación de dos o más ordenadores para compartir datos entre sí.

PS2

Es un tipo de conexión estándar, aunque ahora prácticamente en desuso, que se utiliza para conectar teclados, ratones y otros dispositivos de entrada a un ordenador. Son redondos y tienen en su interior una configuración de 6 pines. En la mayoría de los casos, los puertos PS/2 de color púrpura están destinados a ser utilizados por los teclados, mientras que los puertos PS/2 de color verde deben ser utilizados por los ratones. El estándar PS/2 ha sido reemplazado completamente por el estándar USB mucho más rápido y más flexible en las máquinas de los consumidores.

SPDIF

Es una interfaz para transmitir audio digital. Audio digital significa que la señal de audio se transmite codificada en una serie de 0 y 1 en lugar de transmitirse en formato analógico, lo que hace que tenga una mayor fidelidad, ya que no se agregará ruido a la señal. Por lo tanto, siempre es mejor transmitir audio en formato digital.

VGA

Es un tipo de puerto de conexión para dispositivos de video como monitores y proyectores. Se usa para conectar el monitor de PC generalmente. Tiene 15 pines: 5 pines en la parte superior, 5 en el centro y 5 en la parte inferior tiene naturalmente el mismo número de orificios para que un cable VGA pueda enchufarse directamente para ser compatible.

S-VIDEO

Es un formato de grabación en cinta. Usado en algunos dispositivos audiovisuales. tiene más calidad que la del vídeo compuesto, la señal S-Video se suele transportar mediante cables con conector mini-DIN de 4 pines con una impedancia de 75 ohms. También son comunes los mini-DIN de 7 pines. Los pins del conector pueden doblarse fácilmente, pero esto no suele ser un problema si el cable se inserta correctamente. Si alguno se dobla, puede haber interferencias, pérdidas de color, o pérdida total de la señal.

Memorias

Que son las memorias



 Es el dispositivo que retiene, memoriza o almacena datos durante algún periodo de tiempo.

 Tipos de memorias RAM

1)DRAM

para denominar a un tipo de tecnología de memoria RAM basada en condensadores, los cuales pierden su carga progresivamente, necesitando de un circuito dinámico de refresco que después de descansar recargue la memoria.

 2)SRAM

 para denominar a un tipo de tecnología de memoria RAM basada en semiconductores, capaz de mantener los datos, mientras siga alimentada, sin necesidad de circuito de refresco.

3)QDR SDRAM

 Como SDRAM de doble velocidad de datos (DDR), QDR SRAM transfiere datos en los bordes ascendente y descendente de la señal del reloj. El objetivo principal de esta capacidad es permitir que se produzcan lecturas y escrituras a altas frecuencias de reloj sin la pérdida de ancho de banda debido a los ciclos de cambio de bus en DDR SRAM

4)DDR SDRAM

Es una versión avanzada del SDRAM, un tipo de memoria de computadora. DDR-SDRAM, o a veces llamado "SDRAM II", puede transferir data al doble de velocidad que un chip SDRAM regular. Esto es porque la memoria DDR puede enviar y recibir señales dos veces por ciclo de reloj

Tipos de memorias RON

1)PROM

 Se identifica por ser digital.En esta clase de memoria cada uno de los bit esta determinado por un fusible, el cual solo es posible quemarlo uno sola vez.Esto genera que mediante un programador PROM, lleguen a ser programadas una sola vez. Es empleada en situaciones en que la información requiere transformarse en todos o en la mayoría de las oportunidades.

2)EPROM

Es un chip sin volatilidad y esta constituido por transistores que se producen de fabrica sin carga. Esta memoria es posible programarla mediante un dispositivo electrónico

3)EEPROM

Esta memoria puede ser programamada, borrada electricamente y reprogramada sin que sea necesario la exposicion  a los rayos ultravioleta

Características de las memorias RAM

1)Factor de forma

2) Capacidad

3)Velocidad de transmisión

4) Velocidad de lectura escritura

Como ver las caracteristicas de la memoria RAM de su equipo con CPUZ

En este caso mi memoria es DDR3 de 2GB con 665.1MHz

Como actualizar la memoria RAM de su equipo en base a sus caracteristicas utilizando programa CPUZ

 Se actualiza viendo cual es la maxima capacidad en este caso seria la PC3-12800(800MHz)

Buscar una nueva memoria en internet mostrando características elegidas y el precio en Internet de una nueva memoria

Ventajas que aporta a nuestro equipo el actualizar la memoria RAM

Las ventajas son favorable ya que si actualizamos la memoria RAM mejoramos nuestra capacidad, velocidad y se tiene un mejor rendimiento.

Definición y función del microprocesador

Es un circuito integrado que constituye la unidad central del procesamiento ya que contiene los componentes mas importantes (cpu).Su función es ejecutar los programas, desde el sistema operativo hasta las aplicaciones del usuario.

Características del microprocesador

*Empresas Intel y AMD.

*Arquitectura x86 y x64.

*Un microprocesador de 32 bit puede  enviar limite de 32 bit por cada Hz o ciclo de reloj.

*Un microprocesador de 64 bit puede enviar el doble de datos es decir 64bit en ese mismo ciclo de reloj.

* los núcleos( cores  en ingles) son, como subprocesador en si mismo. Ante era un solo nucleo por lo que no podían realizar mas que una tarea al mismo tiempo.

* los hilos en vez de realizar una tarea por completo, dividen la tarea en porciones.

Las tres reglas a tener en cuenta en microprocesadores

Regla 1: cada día son mas pequeños y mas potentes

Regla 2: cada mes sale un nuevo modelo mas potente

Regla 3: entre mas potente mas calor genera necesita por ello mucha refrigeración

Como diagnosticar y optimizar el rendimiento a un microprocesador

La Herramienta de diagnóstico de procesadores y rendimiento Intel® es un software descargable que se instala en su PC para:

Verificar la funcionalidad de todos los núcleos del procesador Intel®.Comprobar la identificación de la marca.

Verificar la frecuencia de funcionamiento del procesador.

Probar características específicas del procesador.

Realizar una prueba de esfuerzo en el procesador.

refrigerar.

Quitar programas que se inician con el sistema.

Desintala programas que no utilices.

Desactivar las notificaciones.

Desactivar la conexión p2p en las actualizaciones.

Desactivar elementos gráficos.

Ventajas de tener redes informáticas en las empresas

Hoy en día es una ventaja muy importante ya que tenemos facilidad para compartir los recursos informáticos,velocidad de transmisión de datos, comunicarse con las demás personas,tener seguridad y datos,reducir el número de contraseñas en la red,establecer políticas en todos los ordenadores.
